Proyecto Selectividad

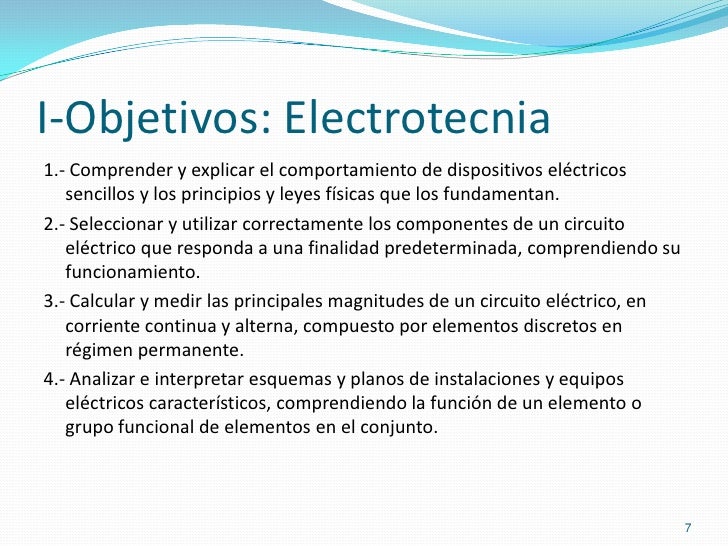

Objetivos: Electrotecnia 

1.- Comprender y explicar el comportamiento de dispositivos eléctricos sencillos y los principios y leyes físicas que los fundamentan. 

2.- Seleccionar y utilizar correctamente los componentes de un circuito eléctrico que responda a una finalidad predeterminada, comprendiendo su funcionamiento.

 3.- Calcular y medir las principales magnitudes de un circuito eléctrico, en corriente continua y alterna, compuesto por elementos discretos en régimen permanente.

 4.- Analizar e interpretar esquemas y planos de instalaciones y equipos eléctricos característicos, comprendiendo la función de un elemento o grupo funcional de elementos en el conjunto. 

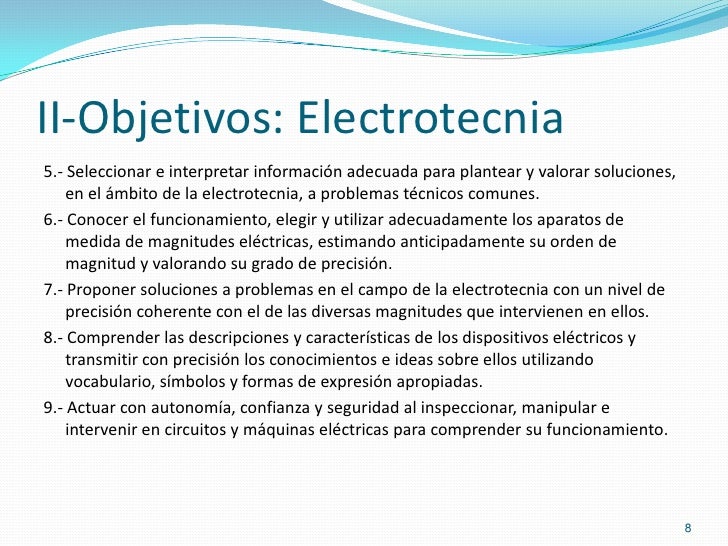

5.- Seleccionar e interpretar información adecuada para plantear y valorar soluciones, en el ámbito de la electrotecnia, a problemas técnicos comunes.

 6- Conocer el funcionamiento, elegir y utilizar adecuadamente los aparatos de medida de magnitudes eléctricas, estimando anticipadamente su orden de magnitud y valorando su grado de precisión.

 7.- Proponer soluciones a problemas en el campo de la electrotecnia con un nivel de precisión coherente con el de las diversas magnitudes que intervienen en ellos. 

8.- Comprender las descripciones y características de los dispositivos eléctricos y transmitir con precisión los conocimientos e ideas sobre ellos utilizando vocabulario, símbolos y formas de expresión apropiadas. 

9.- Actuar con autonomía, confianza y seguridad al inspeccionar, manipular e intervenir en circuitos y máquinas eléctricas para comprender su funcionamiento. 8

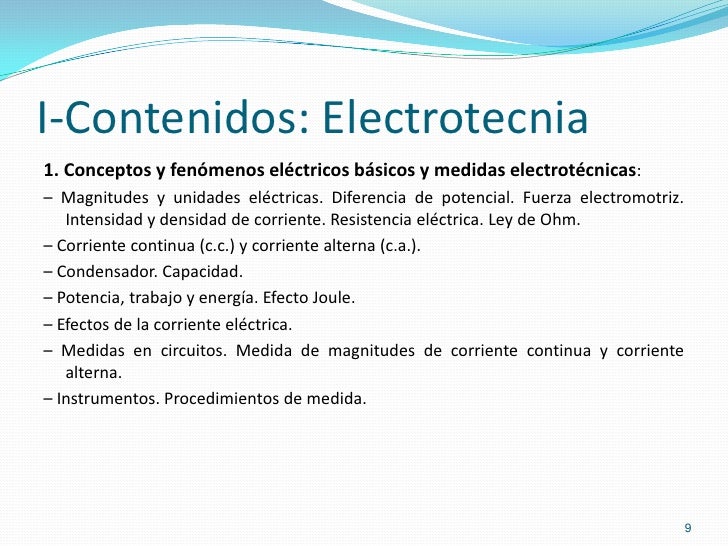

I-Contenidos: Electrotecnia 

1. Conceptos y fenómenos eléctricos básicos y medidas electrotécnicas:

 – Magnitudes y unidades eléctricas. Diferencia de potencial. Fuerza electromotriz. Intensidad y densidad de corriente. Resistencia eléctrica. Ley de Ohm.

 – Corriente continua (c.c.) y corriente alterna (c.a.)

. – Condensador. Capacidad.

 – Potencia, trabajo y energía. Efecto Joule.

– Efectos de la corriente eléctrica.

 – Medidas en circuitos. Medida de magnitudes de corriente continua y corriente alterna.

 – Instrumentos. Procedimientos de medida. 9

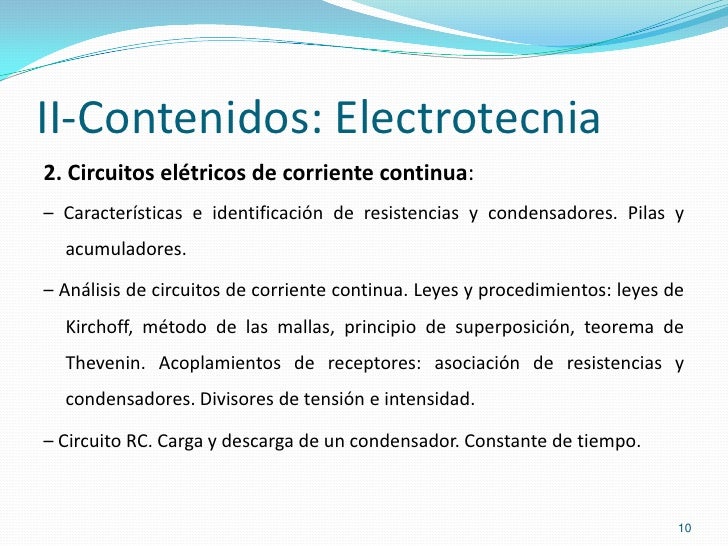

2. Circuitos elétricos de corriente continua:

 – Características e identificación de resistencias y condensadores. Pilas y acumuladores.

 – Análisis de circuitos de corriente continua. Leyes y procedimientos: leyes de Kirchoff, método de las mallas, principio de superposición, teorema de Thevenin. Acoplamientos de receptores: asociación de resistencias y condensadores. Divisores de tensión e intensidad. – Circuito RC. Carga y descarga de un condensador. Constante de tiempo. 10

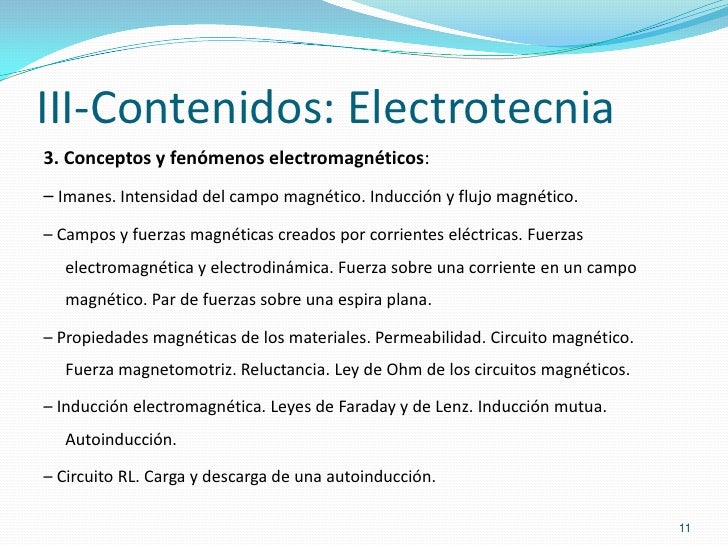

3. Conceptos y fenómenos electromagnéticos

: – Imanes. Intensidad del campo magnético. Inducción y flujo magnético.

 – Campos y fuerzas magnéticas creados por corrientes eléctricas. Fuerzas electromagnética y electrodinámica. Fuerza sobre una corriente en un campo magnético. Par de fuerzas sobre una espira plana.

 – Propiedades magnéticas de los materiales. Permeabilidad. Circuito magnético. Fuerza magnetomotriz. Reluctancia. Ley de Ohm de los circuitos magnéticos.

 – Inducción electromagnética. Leyes de Faraday y de Lenz. Inducción mutua. Autoinducción.

 – Circuito RL. Carga y descarga de una autoinducción. 11

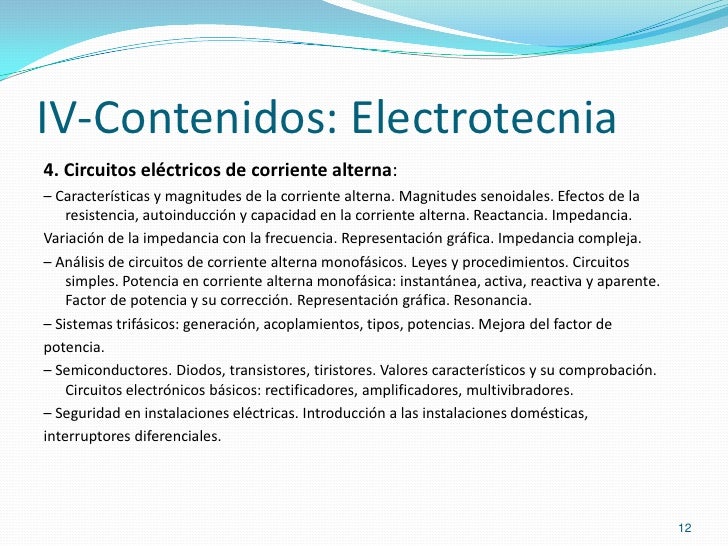

 4. Circuitos eléctricos de corriente alterna:

 – Características y magnitudes de la corriente alterna. Magnitudes senoidales. Efectos de la resistencia, autoinducción y capacidad en la corriente alterna. Reactancia. Impedancia. Variación de la impedancia con la frecuencia. Representación gráfica. Impedancia compleja

. – Análisis de circuitos de corriente alterna monofásicos. Leyes y procedimientos. Circuitos simples. Potencia en corriente alterna monofásica: instantánea, activa, reactiva y aparente. Factor de potencia y su corrección. Representación gráfica. Resonancia.

 – Sistemas trifásicos: generación, acoplamientos, tipos, potencias. Mejora del factor de potencia. – Semiconductores. Diodos, transistores, tiristores. Valores característicos y su comprobación. Circuitos electrónicos básicos: rectificadores, amplificadores, multivibradores

. – Seguridad en instalaciones eléctricas. Introducción a las instalaciones domésticas, interruptores diferenciales. 

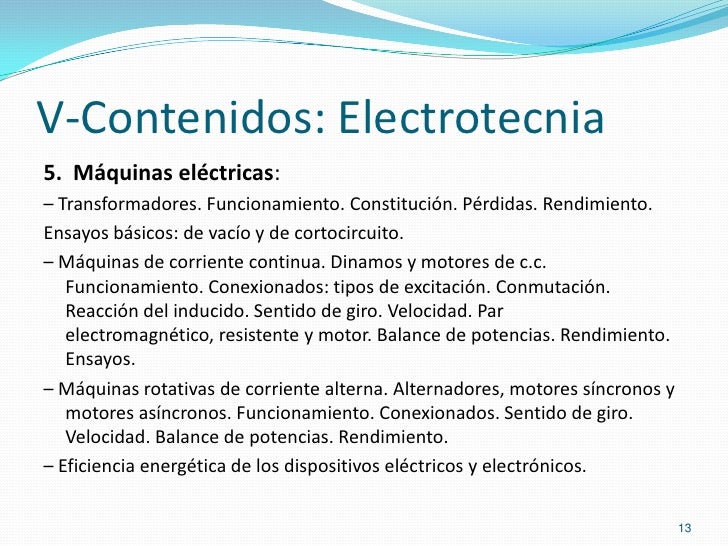

5. Máquinas eléctricas:

 – Transformadores. Funcionamiento. Constitución. Pérdidas. Rendimiento. Ensayos básicos: de vacío y de cortocircuito.

 – Máquinas de corriente continua. Dinamos y motores de c.c. Funcionamiento. Conexionados: tipos de excitación. Conmutación. Reacción del inducido. Sentido de giro. Velocidad. Par electromagnético, resistente y motor. Balance de potencias. Rendimiento. Ensayos

. – Máquinas rotativas de corriente alterna. Alternadores, motores síncronos y motores asíncronos. Funcionamiento. Conexionados. Sentido de giro. Velocidad. Balance de potencias. Rendimiento. – Eficiencia energética de los dispositivos eléctricos y electrónicos. 13
